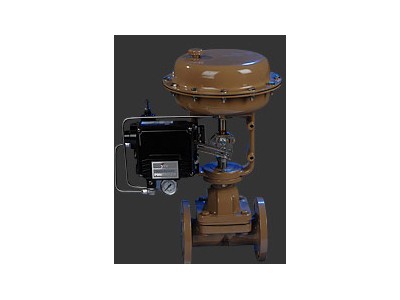

一、进口气动隔膜调节阀概述进口气动隔膜衬氟调节阀，由多弹簧执行机构和隔膜调节阀组成，体形和重量比普通型轻小，流阻小，无填料函，无外漏，能防毒、防火、防爆、安全可靠。隔膜阀体流通平滑、节流元件为弹性隔膜阀，阀盖上无填料函。因而阀流通能力比一般调节阀大且无泄漏，在许用压差范围内可作切断阀用。气开、气关作用由正反执行机构实现。可根据不同介质选用不同衬里和隔膜，以获得良好的切断和耐腐蚀性能。耐腐范围宽，适用于强酸、强碱等强腐蚀介质和高粘度带纤维及有毒有害介质的调节控制。二、进口气动隔膜调节阀主要特征1、技术参数
| 公称通径（mm） | 配用执行机构号 | 主要技术参数 | ||
| 薄膜有效面积（cm2） | 行程（mm） | 额定流量系数Kv值 | ||
| 15 | LITDG-F-2 | 280 | 10 | 8 |
| 20 | 12 | |||
| 25 | 16 | |||
| 32 | LITDG-F-3 | 400 | 16 | 28 |
| 40 | 60 | |||
| 50 | 25 | 68 | ||
| 65 | LITDG-F-4 | 630 | 90 | |
| 80 | 40 | 160 | ||
| 100 | 300 | |||
| 项目 | 技术指标 | |
| 不带定位器 | 带定位器 | |
| 基本误差％ | ±10 | ±1.5 |
| 回差％ | 8 | 1.5 |
| 死区％ | 6 | 0.6 |
| 允许泄漏量 | 衬里材料为聚三氟乙烯隔膜材料 为：氯丁橡胶，氟橡胶 | 10-4×阀额定容量 |
| 无衬里材料为，隔膜材料为：氯 丁橡胶，氟橡胶 | 5×10-6×阀额定容量 | |
| 可配附件 | 电气定位器或电/气转换器 空气过滤减压器 电磁阀 手轮机构等 | |
| 额定流量系数Kv偏差％ | ±20 | |
| 阀体材料 | 衬里材料 | 隔膜材料 | 使用温度 | 适用场合 |
| 铸铁HT200 | 无 | 氯丁橡胶 | 0～65℃ | 无腐蚀性介质，水及研磨剂，泥浆类介质 |
| 铸铁HT200 | 聚三氟氯乙烯 | 氟橡胶 | -15～150℃ | 强酸、强碱、强氧化剂和一般溶剂，不适于泥浆介质 |
| 铸不锈钢 ZG1Cr18Niti | 无 | 氟橡胶 | -20～200℃ | 一般酸、碱溶剂等介质 |
| 公称通径DN（mm） | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | |||
| 额定流量系数Kv | 8 | 12 | 16 | 28 | 60 | 67 | 90 | 160 | 300 | |||
| 公称压力（MPa） | 1.0 | |||||||||||
| 配用执行机构型号 | LITDG-F-2 | LITDG-F-3 | LITDG-F-4 | |||||||||
| 关闭时 允许 大压力 MPa | 信 号 压 力 MPa | P2=0 | 120 | 0.9 | 0.9 | 0.40 | 0.40 | 0.30 | 0.2 | 0.2 | 0.1 | 0.05 |
| 140 | 1.0 | 1.0 | 0.80 | 0.80 | 0.60 | 0.4 | 0.4 | 0.2 | 0.10 | |||
| P1=P2 | 120 | 0.45 | 0.45 | 0.20 | 0.20 | 0.15 | 0.1 | 0.1 | 0.05 | 0.02 | ||
| 140 | 0.9 | 0.9 | 0.40 | 0.40 | 0.30 | 0.2 | 0.2 | 0.1 | 0.05 | |||
| 产品名称 | 进口气动隔膜调节阀 | 产品品牌 | 德国沃德（WODE） |
| 适用介质 | 耐酸、碱等强腐蚀介质和有毒、易挥发等气体、液体 | 适用压力 | 0.6-1.6Mpa |
| 公称通径 | DN15-200 | 适用温度 | -40℃ ~180℃ |
| 阀体材质 | 铸钢、不锈钢304、316 | 连接方式 | 法兰 |
| 咨询热线 | 010-57164003 13381067663 | 一级代理商 | 北京高科恒通阀门 |
