首页 > 供应产品 > 『进口电动不锈钢截止阀』『进口截止阀』

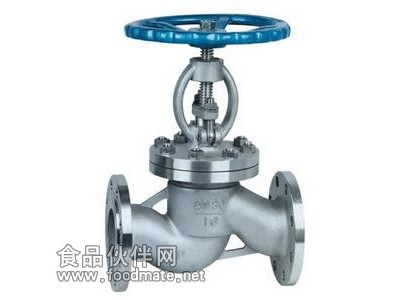

 进口不锈钢截止阀 | 产品名称： | 进口不锈钢截止阀 | 产品型号： | WODE | | 驱动方式： | 手动,电动,气动 | 连接形式： | 法兰,焊接,螺纹 | | 结构形式： | 平衡式,直通式 | 密封结构： | 硬密封 | | 压力范围： | 150LB-2500LB | 公称通径： | DN15-600 | | 常用材质： | 碳钢,304,316,316L,合金钢等 | 技术咨询： | 010-57164003 | | | 产品简介 | 德国沃德生产的进口不锈钢截止阀，驱动方式可选用手动,电动,气动，连接方式可选用法兰,焊接,螺纹，结构形式可选用平衡式,直通式，密封结构可选用硬密封，压力范围PN150LB-2500LB，公称通径为DN15-600mm，材质可选用碳钢,304,316,316L,合金钢等。由于阀门的使用范围非常的广泛，同一种阀门在不同的场合与工况有不同的搭配，如果您是非专业人士，欢迎您向本公司来电咨询。本公司有专业技术人员为您服务！技术部电话：010-57164003

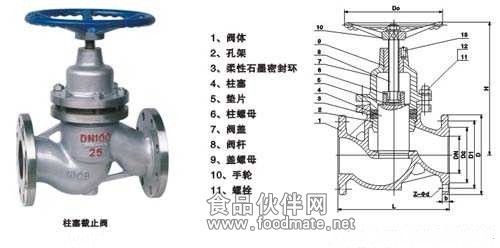

 | | 产品详情 | 进口不锈钢截止阀-德国沃德品牌根据阀瓣的这种移动形式,阀座通口的变化是与阀瓣行程成正比例关系。由于该类阀门的阀杆开启或关闭行程相对较短,而且具有非常可靠的切断功能,密封可靠、硬度高、耐磨、耐高温、耐腐蚀、抗擦伤性能好、寿命长。适用于公称压力PN1.6～16MPa,工作温度-29～800℃的石油、化工、制药、化肥、电力行业等各种工况的管路上,切断或接通管路介质。驱动方式有手动、齿轮传动、电动、气动等。 进口不锈钢截止阀规范标准 | 设计与制造 Design and Manufacture | 结构长度 Face to face/ End to end | 法兰尺寸 Flange Dimension | 对焊连接尺寸Butt welding dimension | 压力-温度 Pressure Temperature Lating | 试验-检验Inspection and Test | | ANSI B16.34 BS1873 | ANSI B16.10 | ANSI B16.5 | ANSI B16.25 | ANSI B16.34 | API 598 |
进口不锈钢截止阀压力试验 公称压力PN(Lb)
NominalPressure | 强度试验
Shell Test | 气密封试验
Air Seal Test | 气密封试验
Air Seal Test | | MPa | Lbf/in2 | MPa | Lbf/in2 | MPa | Lbf/in2 | | 150 | 3.0 | 430 | 2.2 | 315 | 0.4-0.7 | 60-100 | | 300 | 7.7 | 1110 | 5.7 | 815 | | 600 | 15.3 | 2220 | 11.3 | 1630 | | 900 | 23.0 | 3330 | 17.0 | 2445 | | 1500 | 38.4 | 5560 | 28.2 | 4080 | | 2500 | 64.0 | 9255 | 47.0 | 6790 | | |
|
