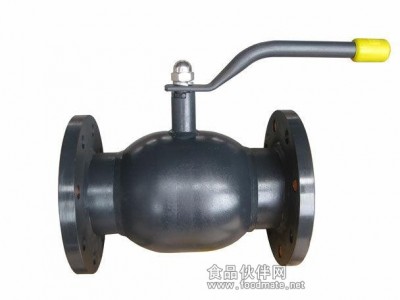

| 进口一体式高温球阀 | | 产品名称： | 进口一体式高温球阀 | 产品型号： | WODE | | 驱动方式： | 手动 | 连接形式： | 法兰 | | 结构形式： | 浮动球 | 密封结构： | PTFE,RPP,硬密封等 | | 压力范围： | 1.6MPa-6.4MPa | 公称通径： | DN15-200 | | 常用材质： | 碳钢,304,316,钛合金钢等 | 技术咨询： | 010-57164003 |  | | 产品简介 | | 德国沃德生产的进口一体式高温球阀，驱动方式可选用手动，连接方式可选用法兰，结构形式可选用浮动球，密封结构可选用PTFE,RPP,硬密封等，压力范围PN1.6MPa-6.4MPa，公称通径为DN15-200mm，材质可选用碳钢,304,316,钛合金钢等。由于阀门的使用范围非常的广泛，同一种阀门在不同的场合与工况有不同的搭配，如果您是非专业人士，欢迎您向本公司来电咨询。本公司有专业技术人员为您服务！技术部电话：010-57164003 | | 产品详情 | 进口一体式高温球阀中的球体、密封圈采用了特殊的加工工艺和密封材料,使球体表面粗糙度和圆度达到标准要求,从而提高了密封性能和使用寿命、耐高温、耐磨、耐油、耐腐蚀的能力。顺时板动手柄带动阀杆驱动球体旋转,使介质顺利通过。 进口一体式高温球阀技术规范： | 设计依据 | 美标 | | 设计标准 | AP16D | ANSI B16.34 | | 法兰连接结构长度 | AP16D | ANSI B16.10 | | 结构长度(焊接) | AP16D | ANSI B16.10 | | 连接法兰 | ANSI B16.5、B16.47 | | 对焊端 | ANSI B16.25 | | 试验和检验 | AP16D | AP1598 | | 序号NO | 零件名称 | 材质 | | AP | ASTM | | | | 1 | 阀体 | WCB | A2116-WCB | | 2 | 密封圈 | PTFE、RPP | PTFE、RPP | | 3 | 球体 | 1C18Ni9Ti | SS304 | | 4 | 螺母 | 35 | A194-2H | | 5 | 螺柱 | 35CrMoA | A193-B7 | | 6 | 石体 | WCB | A216-WCB | | 7 | 垫片 | 柔性石墨+不锈钢 | B12.10-304F/.G | | 8 | 填料 | PTFE | PTFE | | 9 | 填料压盖 | WCB | A2116-WCB | | 10 | 定位片 | 25 | A105 | | 11 | 挡圈 | 65Mn | AISI 1066 | | 12 | 手柄 | K33 | A47-667 Gr.32510 | | 13 | 阀杆 | 1Cr33 | A276-410 | | 14 | 螺钉 | 35 | A193-B7 | | 15 | 止推垫片 | PTFE | PTFE | |
|
