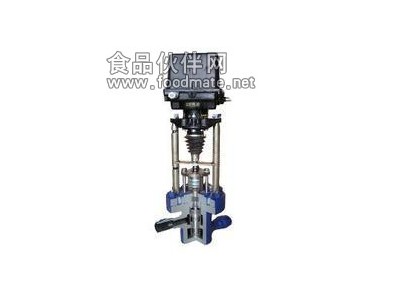

一、进口给水调节阀概述 WODE系列给水调节阀是给水系统自动调节系统中最主要设备之一，广泛应用于电站、化工、石油、冶金等给水系统中流量的调节。其结构特点是采用多片带孔园盘叠合而成的节流环和其上部的均流罩构成节流件，通过阀芯的升降来改变节流环或均流罩的通流截面来实现给水流量的调节，保证生产过程的需要。由于调节时采用节流环，改变了传统的一次降压变为多次降压，在大流量区由上面均流罩截面的改变来调节给水流量。因此，该阀门抗汽蚀、噪声小、延长了调节阀的使用寿命。由于该阀门采用了压力平衡式结构，降低了阀门的不平衡力，减小了执行机构的驱动力矩，节约能源。由于该阀门采用方便的装配式结构，因此拆装方便，减少了维修工作量。该系列调节阀也适用于其它各类液体的流量调节。
二、进口给水调节阀工作原理
VTON系列给水调节阀是由电动执行机构和调节阀两部份组成。电动调节阀输入是调节器送来的直流电流信号，经伺服放大器放大后来驱动执行机构，产生轴向推力，带动调节阀动作，从而引起介质流量的变化来调节系统中各类参数同时执行机构发出一个阀的位置信号供伺服放大器比较，使调节阀始终保持在一个与输入信号相对应的位置上完成伺服调节任务。 |
| 三、进口给水调节阀主要技术参数 |
| 公称通径ＤＮ(mm) | 50 | 65 | 80 | 100 | 150 | 175 | 200 | 225 | 250 | 300 | | 流量特性 | 近似线性、近似等百分比 | | 公称压力 P Ｎ(ＭPa) | 25/32 | | 连接型式 | 焊接 | | 配用执行机构 | ＺＫＤ型 | | 行程L(mm) | 40 | 40 | 57.6 | 57.6 | 57.6 | 57.6 | 88.2 | 88.2 | 88.2 | 88.2 | | 压差△Ｐ(MPa) | 15/20.5 | | 额定流量系数Cv | 25 | 39 | 56 | 91 | 210 | 280 | 365 | 460 | 580 | 820 | | 工作温度(℃) | ≤ 350 | | 使用介质 | 水 | |
| 注：也可配气动执行机构或HQ智能型执行机构 |
| 四、进口给水调节阀主要技术性能指标 | | 五、阀门主要材料 |
| 项目 | 技术性能指标 | | 基本误差(%) | 不超过 ±2.5 | | 回差(%) | ≤ 1.5 | | 死区(%) | ≤ 3 | | 泄漏量 | 0.01 ％ × 阀额定容量 | | | | 名称 | 材料 | | 阀体 | ASTM A211WCB、A217WC6 或ZG20CrMo | | 阀芯 | ASTM 440C 或 2Cr13 堆焊司太莱合金 | | 阀杆 | ASTM 17-4PH | | 阀座 | 2Cr13 堆焊司太莱合金 | |
如果您有需要咨询更详细的产品信息， 欢迎联系授权一级代理商：北京高科恒通阀门有限公司
